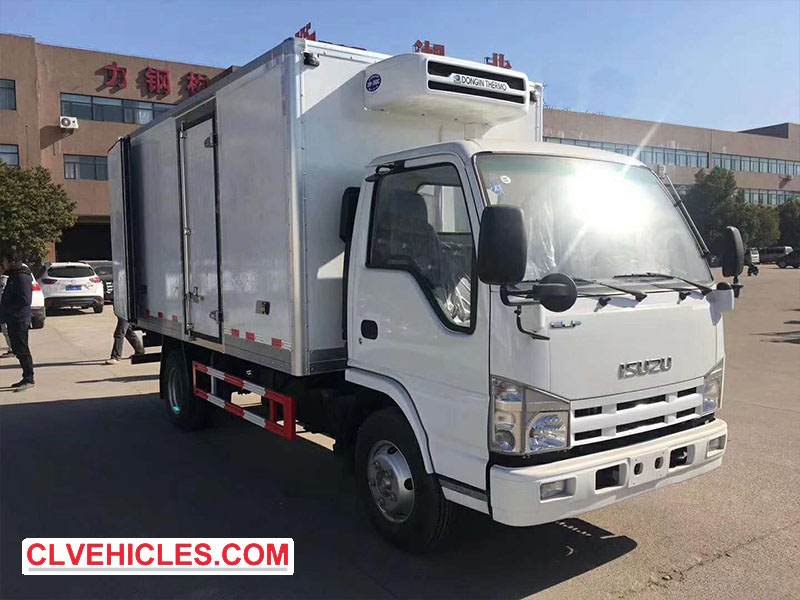

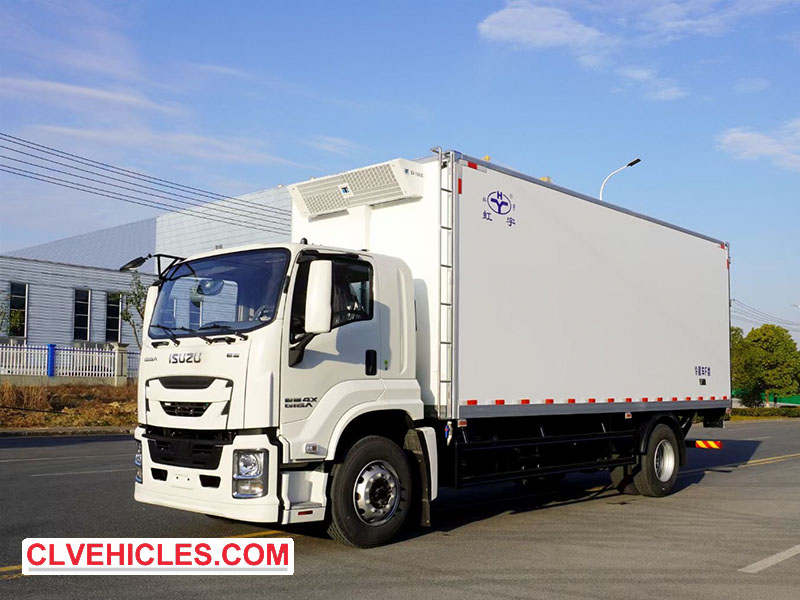

La construction d'un camion frigorifique ISUZU Le compartiment est le fruit d'un procédé d'ingénierie sophistiqué visant à créer une structure composite haute performance alliant efficacité thermique et durabilité. La structure principale est assemblée à partir de six panneaux principaux – porte avant, porte arrière, toit, plancher et panneaux latéraux – collés entre eux à l'aide d'un adhésif structural bi-composant haute résistance et renforcés par des profilés en alliage d'aluminium rivetés extérieurement. L'ensemble de la structure repose sur les principes des matériaux composites sandwich, où chaque panneau est formé par pressage de deux peaux intérieure et extérieure sur un matériau de base à l'aide d'un adhésif. La peau extérieure est constituée de robustes feuilles de plastique renforcé de fibres de verre (PRFV) de 2,6 mm d'épaisseur, choisies pour leur résistance et leur étanchéité ; la surface intérieure est revêtue de feuilles d'aluminium de 1,2 mm d'épaisseur, traitées anticorrosion, afin de garantir l'hygiène et d'allonger la durée de vie.
Au cœur de ces panneaux se trouve un noyau isolant : des plaques de mousse de polyuréthane rigide d'une densité de 45 à 48 kg/m³. Cette mousse présente une conductivité thermique extrêmement faible, de 0,018 à 0,023 W/m²·K, garantissant un transfert de chaleur minimal et le maintien de son intégrité structurelle sur une large plage de températures, de -50 °C à +70 °C. Chaque type de panneau possède une épaisseur et un renforcement spécifiques adaptés à sa fonction. Le panneau avant, d'une épaisseur de 80 mm, intègre les fixations et comporte une ouverture pour un groupe frigorifique indépendant. Les panneaux latéraux, également d'une épaisseur de 80 mm, contiennent des éléments intégrés pour les aménagements internes, tels que des fentes de ventilation ou des rails d'arrimage.

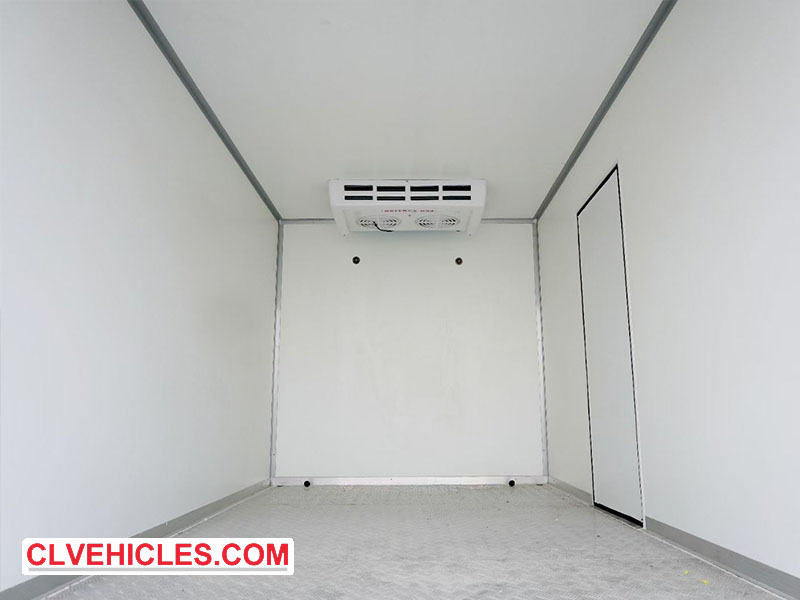

La plinthe est conçue avec précision pour supporter des charges importantes tout en empêchant les déperditions de chaleur. D'une épaisseur de 90 mm, sa surface supérieure est recouverte d'un contreplaqué hydrofuge de 18 mm. En dessous se trouve une structure robuste composée de profilés en acier et de contreplaqué, une conception qui remplit astucieusement une double fonction : prévenir les ponts thermiques entre l'intérieur et l'extérieur tout en renforçant considérablement l'intégrité structurelle et la capacité de charge du plancher. La surface du plancher est constituée de profilés rectangulaires en aluminium et d'un système d'évacuation des eaux pluviales à bec de canard. Le panneau supérieur, également d'une épaisseur de 90 mm, intègre des fixations métalliques pour une installation sécurisée des accessoires intérieurs tels que les plafonniers et les unités d'évaporation, et est équipé de protections.

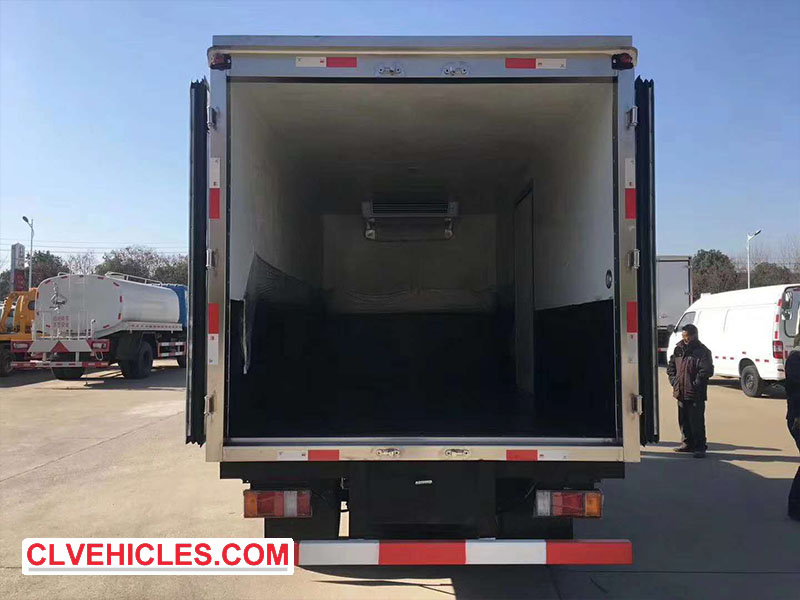

L'élément clé réside dans le cadre de la porte arrière, fabriqué en acier inoxydable SUS304 de 2,5 mm d'épaisseur pour une durabilité et une résistance à la corrosion maximales. Sa conception permet une ouverture complète à 270 degrés, offrant un accès dégagé. Le cadre est fixé avec précision à la structure, à l'extérieur par des vis à tête ronde et à l'intérieur par un système de renfort double couche composé de vis à tête fraisée et de rivets. Point essentiel, une couche isolante en plastique ABS est insérée entre le cadre en acier inoxydable et le panneau composite afin d'éviter les ponts thermiques, qui pourraient compromettre l'isolation. Le panneau de la porte arrière, d'une épaisseur de 80 mm, s'ouvre entièrement et est équipé de quincaillerie robuste, notamment des charnières et une serrure.
L'obtention de taux de fuite d'air et de chaleur extrêmement faibles est primordiale et est assurée par une stratégie d'étanchéité multicouche. Sur le plan structurel, tous les joints des panneaux sont conçus avec des recouvrements, augmentant ainsi la longueur du joint et renforçant la liaison. Ces surfaces de contact, y compris celles avec le cadre de la porte arrière, sont enduites du même adhésif d'assemblage haute performance que celui utilisé pour le collage principal, garantissant une étanchéité parfaite. À l'intérieur, les joints entre le plancher et les parois sont scellés avec un adhésif structurel en polyuréthane. La porte elle-même utilise un joint labyrinthe universel en caoutchouc, créant un chemin sinueux pour la circulation de l'air tout en assurant une étanchéité optimale grâce à un contrôle précis des jeux de porte. Chaque pénétration dans la paroi du compartiment, qu'il s'agisse de la tuyauterie de l'unité de réfrigération, du câblage de l'éclairage interne ou des vis de fixation, est soigneusement étanchéifiée à l'aide de mastics et de joints d'étanchéité spécialisés. L'assemblage final suit une séquence stricte, de la plaque de base à l'installation de la porte arrière, afin de garantir un assemblage précis, avec un contrôle qualité rigoureux des mesures diagonales, de l'application de l'adhésif et du positionnement des vis, garantissant un réfrigérateur fini étanche, hautement efficace et structurellement robuste.
